Elemente der Benutzeroberfläche (Referenz)
Dieser Teil der Hilfe beschreibt die einzelnen Bestandteile der Innovator-Benutzeroberfläche.

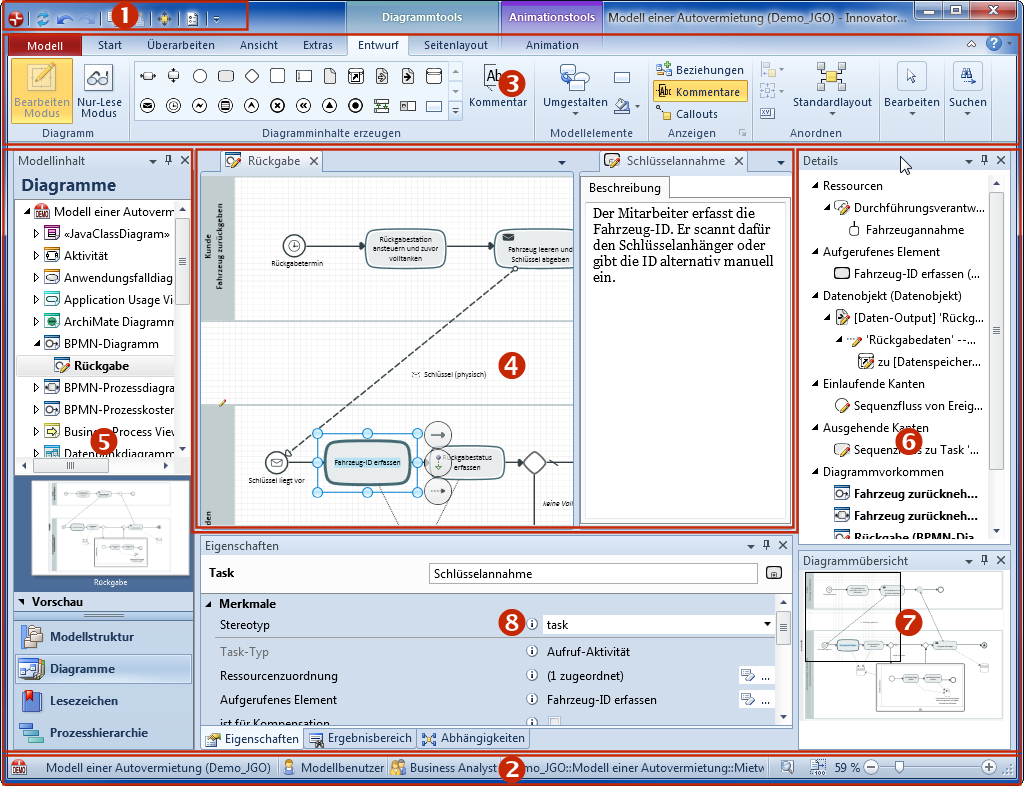

Innovator besteht aus den folgenden Oberflächenelementen:
- Systemmenü und Symbolleiste für den Schnellzugriff in der oberen Titelleiste (1)
- Statusleiste (2)
- Menüband einschließlich Register Modell (3)
Das Register Modell enthält u.a. die Backstage-Ansichten Zuletzt verwendet, Öffnen & Anmelden und Neu sowie weitere modellbezogene Backstage-Ansichten und Befehle. - Arbeitsbereich (4-8)
Der Arbeitsbereich für ein Modell ist in verschiedene Fensterbereiche unterteilt:- Der Bereich Modellinhalt (5) dient als Inhaltsverzeichnis des Modells. Die Modellstruktur können Sie durch die Modellelementliste ergänzen, die alle untergeordneten Elemente (owned elements) eines in der Modellstruktur selektierten Modellelements darstellt.
- Der zentrale Dokumentenbereich (4) stellt vor allem Diagramme, Tabellen oder Spezifikationen aus diesem Modell dar. Im Dokumentenbereich wird auch die Startseite angezeigt.
- Toolfenster (6-8) stellen spezifische Strukturen und Funktionen zur Verfügung, um im Modell zu navigieren, Informationen über das Modell und seine Elemente zu erhalten und mit bestimmten Details von Modellelementen arbeiten zu können. Toolfenster können im Dokumentenbereich angeordnet werden. Die Registerlaschen befinden sich dann oben (8).
- Dialoge und Assistenten werden benutzt, um bestimmte Eingaben oder Bestätigungen vom Benutzer einzuholen.
Welche Technologien stecken hinter Innovator for Business Analysts (Personal Edition)?
Die Oberfläche basiert auf aktuellen Microsoft-Technologien (.Net-Framework, Windows Presentation Foundation (WPF)) und der kommerziellen GUI-Bibliothek "WPF Studio" von Actipro Software. So können Sie z.B. Oberflächenelemente nahezu beliebig anordnen und diese Anordnungen in eigenen Perspektiven speichern, um für jede Aufgabe die optimale Oberfläche nutzen zu können.
Wozu dienen Dokumentenfenster?
Der zentrale Dokumentenbereich stellt Diagramme, Tabellen, Spezifikationen oder Abhängigkeiten dar.
- In Diagrammen werden die Zusammenhänge zwischen den Modellelementen grafisch bearbeitet.
- Der Tabelleneditor dient der schnellen Bearbeitung zusammenhängender Daten.
- Spezifikationstexte beschreiben Modellelemente unter einem bestimmten Aspekt.
- Der Abhängigkeiteneditor dient dem übersichtlichen und komfortablen Bearbeiten von großen Mengen gleichartiger Abhängigkeiten.
Wozu benötige ich Toolfenster?
Toolfenster stellen spezifische Strukturen und Funktionen zur Verfügung, um im Modell zu navigieren, Informationen über das Modell und seine Elemente zu erhalten und mit den Modellelementen arbeiten zu können.
-
Das Detailfenster zeigt Elemente, die zum selektierten Element in Verbindung stehen. Im Unterschied zur Modellstruktur werden beliebige Rollen berücksichtigt, nicht nur der Besitzer. Dadurch können auch Elemente angezeigt werden, die in der Modellstruktur nicht auftauchen. Die Struktur des Detailfensters kann im Konfigurationseditor in der Ansicht Dokumentationsstrukturen (Details-Konfiguration) angepasst werden.
-
Im Toolfenster Eigenschaften bearbeiten Sie wesentliche Eigenschaften eines Modellelements. Die Eigenschaften sind dazu nach Merkmalen, Labels, Zugriffsrechten usw. gruppiert. Bestimmte Eigenschaften können alternativ auch im Dokumentenfenster oder in anderen Toolfenstern bearbeitet werden.
-
Im Toolfenster Abhängigkeiten können die Abhängigkeiten des selektierten Elements gepflegt werden.
-
Im Toolfenster Ergebnisbereich können beliebige Elemente gesammelt werden, um z.B. mehrere Elemente auf einmal zu bearbeiten.
-
Das Toolfenster Beamer unterstützt die flexible und transparente Abbildung von Elementen und kann vielfältig konfiguriert werden.
-
Das Toolfenster Prüfergebnisse zeigt die Ergebnisse der Modellprüfung.
-
Das Toolfenster Spezifikationsvorschau zeigt den Spezifikationstext des selektierten Elements an.
-
Das Toolfenster Diagrammübersicht zeigt den ganzen Inhalt des aktiven Diagramms und unterstützt die Navigation.
-
Das Toolfenster Info zeigt vielfältige Informationen zu einem Element an.
Was ist der Unterschied zwischen einem Dialog und einem Assistenten?
Dialoge werden durch spezielle Befehle oder Ereignisse aufgerufen und schwebend über der Benutzeroberfläche angezeigt. Sie werden eingeblendet, um bestimmte Eingaben oder Bestätigungen vom Benutzer einzuholen.
Assistenten helfen Ihnen bei komplexen Aufgabenstellungen, indem Sie gezielt durch eine Abfolge von notwendigen Dialogschritten geführt werden.
