Editor für Whiteboard-Diagramme

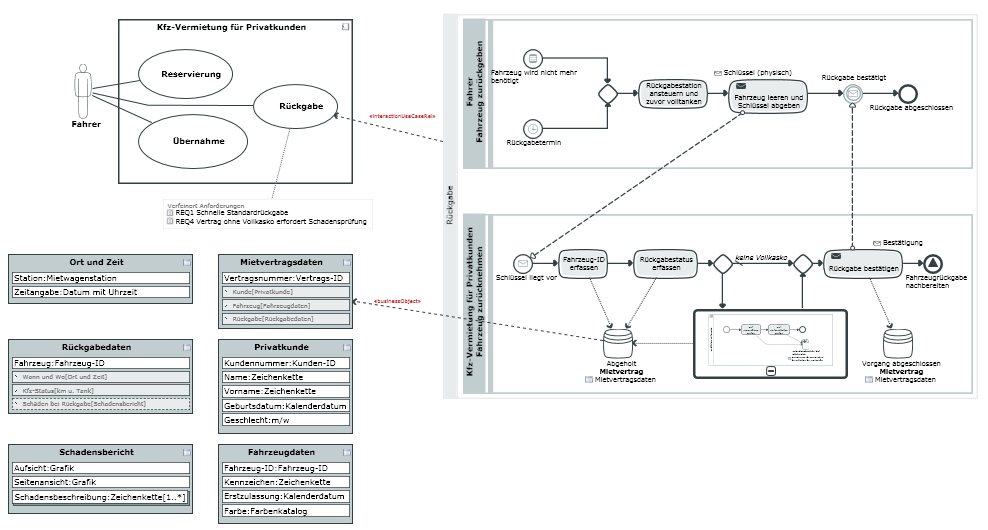

Im Editor für Whiteboard-Diagramme visualisieren Sie die Verbindungen zwischen unterschiedlichen Diagrammen und deren Elementen.
Zweck
Das Whiteboard-Diagramm ist ein Übersichtsdiagramm und dient der Visualisierung der Zusammenhänge von Elementen in unterschiedlichen Diagrammen und somit von Elementen verschiedener Notationen. Tabellen fügen Sie über Diagramme, in denen diese Tabellen vorkommen, ins Whiteboard-Diagramm ein.
Das Whiteboard- Diagramm ist ein Innovator-spezifischer Diagrammtyp.
Unterstützte Verfahren für Whiteboard-Diagramme
Diagramme einfügen
Per Drag-and-Drop können Sie eine Diagrammschablone aus der Galerie oder ein vorhandenes Diagramm aus der Modellstruktur in das Whiteboard-Diagramm ziehen und somit als Diagrammknoten darstellen.
Elemente können Sie im jeweiligen Diagramm, nicht jedoch im Diagrammknoten innerhalb des Whiteboard- Diagramms anlegen. Wechseln Sie dazu mit Doppelklick auf das Diagramm in den entsprechenden Diagrammeditor.
Die Elemente eines Diagramms können Sie selektieren, um z.B. deren Eigenschaften zu ändern.
Änderungen in den Diagrammen werden unmittelbar im Whiteboard-Diagramm angezeigt.
Zusammenhänge visualisieren
Sie können bestehende Beziehungen zwischen Elementen unterschiedlicher Diagramme ein- oder ausblenden und neue Beziehungen zwischen Elementen unterschiedlicher Diagramme anlegen.
Beziehungen ein- oder ausblenden
Vorhandene Beziehungen zwischen Elementen unterschiedlicher Diagramme können Sie nach der üblichen Methode Beziehungen im Diagramm aus- und einblenden behandeln.
Beziehungen anlegen
Beim Anlegen von Beziehungen zwischen Elementen unterschiedlicher Diagramme können Sie auf die Standardmethode zurückgreifen und das Karussell zum Anlegen einer konfigurierten Beziehung nutzen.
Zumeist gibt es bereits eine Vielzahl von zulässigen Verbindungen zu bestimmten Elementtypen, die im Karussell zu einem selektierten Element angeboten werden. In der Konfiguration lassen sich vielfältige weitere Beziehungstypen zwischen fast allen Elementtypen festlegen.
Beziehungen für einlaufende und auslaufende Abhängigkeiten zwischen Elementen unterschiedlicher Diagramme können Sie auch über das Toolfenster Abhängigkeiten oder den Abhängigkeiteneditor anlegen.
