Editoren für die Geschäftsprozessmodellierung
Innovator for Business Analysts (Personal Edition) stellt Ihnen verschiedene Diagramme, einen Spezifikationseditor und weitere Hilfsmittel für die Bearbeitung Ihres Projektes zur Verfügung.
Diagrammeditoren
Die folgenden Diagrammtypen können angezeigt und bearbeitet werden:
|
BPMN-ProzessdiagrammeProzessdiagramme dienen der Darstellung und Entwicklung von Prozessen sowie die Modellierung des aufeinander abgestimmten Zusammenspiels von zwei oder mehr Prozessen über die Beteiligten einer Kollaboration. Dazu werden die Interaktionen zwischen den Beteiligten modelliert. |
|
MaskenflussdiagrammeMaskenflussdiagramme ermöglichen den Anwendern einer IT-Applikation im Fachbereich, ihre Anforderungen in Form von Masken, Dialogen oder Fenstern zu kommunizieren. Durch eine entsprechende Erweiterung der BPMN-Notation passen die Maskenflüsse nahtlos mit den anderen Prozessen zusammen. |
|

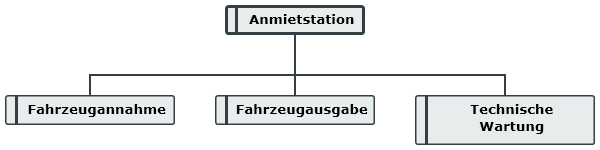

Geschäftsressourcendiagramme und OrganigrammeGeschäftsressourcendiagramme zeigen die Zusammenhänge der Geschäftsressourcen, also beispielsweise von Rollen, Stellen und IT-Ressourcen. Organigramme sind eine spezielle Form des Geschäftsressourcendiagramms, welche ausschließlich die Aufbauorganisation beschreibt, wobei Organisationseinheiten und Personen relevant sind. |
|
Strukturdiagramme für GeschäftsobjekteStrukturdiagramme beschreiben die Struktur eines Geschäftsobjekts. Dazu werden geschachtelte Strukturdefinitionen genutzt und im Diagramm dargestellt. |
|
Diagramme für GeschäftsobjektzuständeDiagramme für Geschäftsobjektzustände beschreiben das Verhalten eines Geschäftsobjekts. Dazu werden Zustände und Übergänge zwischen diesen Zuständen genutzt und im Diagramm dargestellt. |
|
UML-KlassendiagrammeKlassendiagramme sind der zentrale Diagrammtyp der UML. Sie beschreiben im Kontext der Geschäftsprozessmodellierung die Fachklassen des Systems, ihre Eigenschaften, Operationen und die Beziehungen zwischen den Klassen. |
|
Whiteboard-DiagrammeWhiteboard-Diagramme erlauben eine Visualisierung der Zusammenhänge zwischen Modellelementen, die ansonsten nur in unterschiedlichen Diagrammtypen visualisiert werden können. |
Sonstige Editoren
Für bestimmte Funktionen stehen Spezialeditoren zur Verfügung, deren Oberfläche im Gegensatz zu Toolfenstern mehrfach aufgerufen werden kann.
|
AnforderungseditorAnforderungen bilden die Grundlage eines jeden Entwicklungsprojekts, unabhängig davon, ob es sich um eine Neu- oder Weiterentwicklung handelt. |
|
Spezifikationstexte zur Beschreibung von ModellelementenZu Innovator-Elementen können beschreibende Texte als Spezifikation hinterlegt werden, um diese dann z.B. in der Modelldokumentation zu nutzen. |
|
AbhängigkeiteneditorDer Abhängigkeiteneditor dient dem übersichtlichen und komfortablen Bearbeiten von Abhängigkeiten zwischen verschiedenen Elementen unabhängig von einem Diagramm. |
