Editor für Entity-Relationship-Diagramme

Zweck

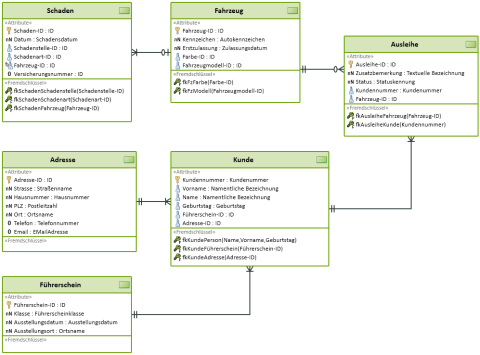

Mit dem ER-Diagramm modellieren Sie ein Teilmodell des konzeptionellen Schemas. Dabei stellen Sie die Entitäten (Entity) als Knoten und die Beziehungen (Relationship) als Kanten dar. Der Benutzer wählt die Notation der ER-Diagramme in den Optionen modellübergreifend nach Belieben.

Innovator bietet folgende Diagrammnotationen an:

• Chen

  Notation nach Peter Pin-Shan Chen mit (min,max)-Kardinalitäten

• DSA

  Notation gemäß Datenstrukturanalyse

• James-Martin

  Notation nach James Martin, Bachmann und Odell (auch "Krähenfußnotation" genannt)

• SERM

  Notation gemäß der Strukturierten Entity-Relationship-Modellierung von Prof. Dr. Elmar J. Sinz

• IDEF1X

  Notation gemäß IDEF1X-Standard (U.S.-Behördenstandard FIPS 184)

• UML

  Notation gemäß der Unified Modeling Language

Der Hauptunterschied dieser Notationen ist die Darstellung der Beziehungen, deren Kardinaltiäten mit unterschiedlichen Grafiksymbolen oder formalen Texten an unterschiedlichen Positionen abgebildet werden. Die SERM-Notation ordnet die Entitäten quasihierarchisch von links nach rechts an.

Des Weiteren können Sichten als Knoten und ihre From-Klauseln als Kanten dargestellt werden.

Unterstützte Verfahren für ER-Diagramme

• Entitäten mit Beziehungen anlegen
• Generalisierungen modellieren
• Attribute und Schlüssel anlegen

Theoretische Grundlagen

• Referenzseite Entity-Relationship-Diagramm
• Konzeptionelles Schema (ER)
• Spezialkonzepte zum Verständnis der Modellzusammenhänge
• Arbeiten in Diagrammen
• Logisches und grafisches Vorkommen von Modellelementen

Diagramme in Innovator

• Allgemeine Handhabung von Diagrammen
• Allgemeine grafische Modifikationen
• Verwenden von allgemeinen Diagrammelementen
• Mit Beziehungen arbeiten

Steuerelemente

• Befehle des Menübandregisters Entwurf
• Befehle des Menübandregisters Seitenlayout
• Kontextmenü
• Minisymbolleiste
• Arbeiten mit der Maus
• Eigenschaften-Fenster
• Statusleiste
