Editor für ArchiMate®-Diagramme
Der Editor für ArchiMate®-Diagramme dient der Darstellung von Relationen zwischen Geschäftsbereichen unter verschiedenen Gesichtspunkten (Viewpoints).
Zweck
ArchiMate® bietet eine Vielzahl an Instrumenten, mit denen Enterprise-Architekten die Beziehungen zwischen Business und IT beschreiben, analysieren und visualisieren können.
Der ArchiMate® 2.0 Standard ist eine offene und unabhängige Modellierungssprache für die Enterprise-Architektur und wurde von "The Open Group" entwickelt.

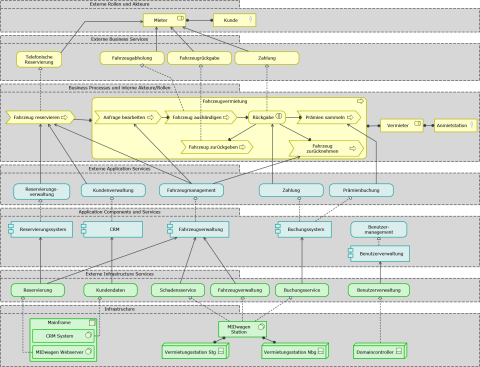

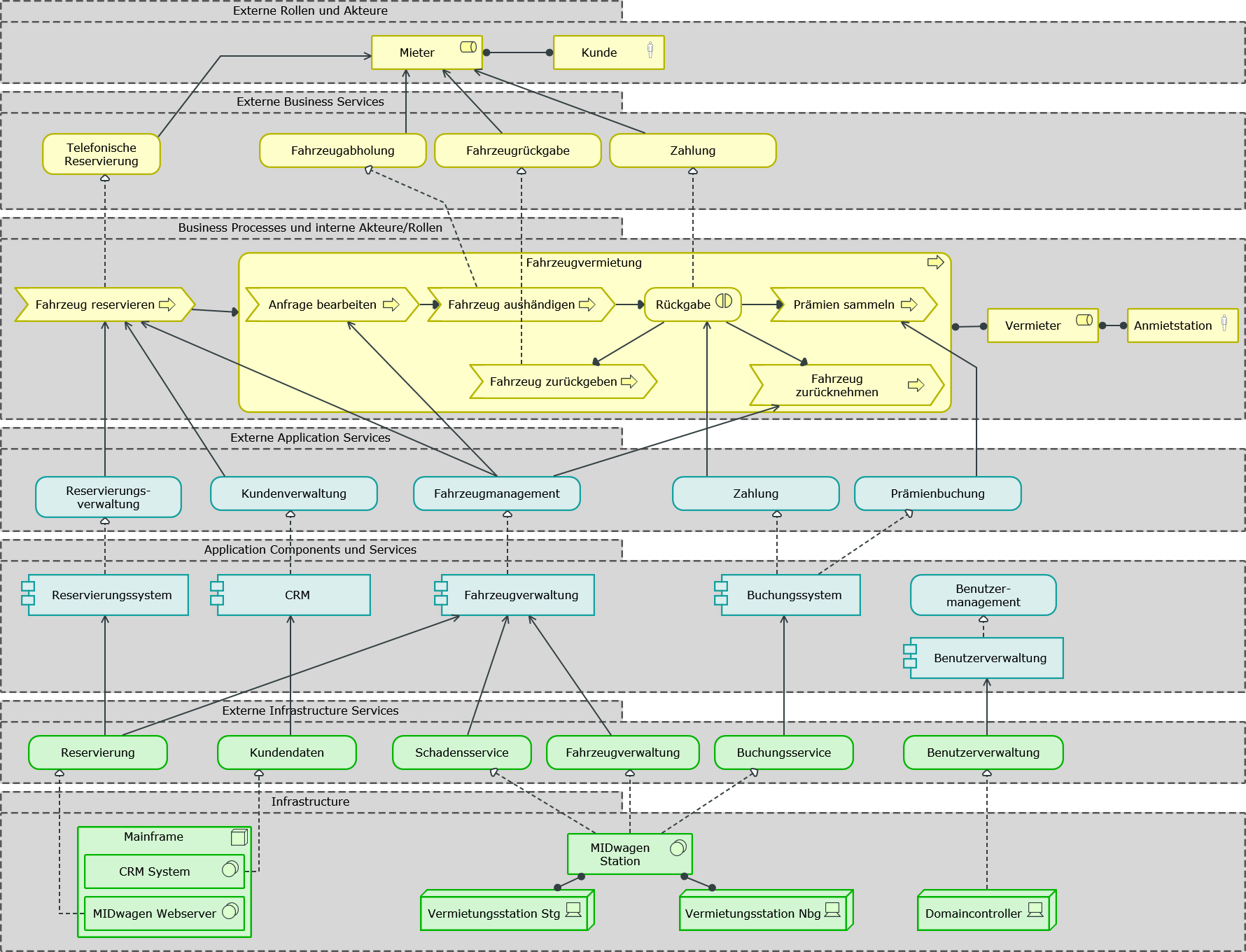

ArchiMate®-Diagramme stellen Relationen zwischen Geschäftsbereichen unter verschiedenen Gesichtspunkten dar.
Um die Komplexität der Enterprise-Architektur zu verringern, bietet ArchiMate® vordefinierte Sichten (sog. Viewpoints). Diese werden in Innovator verwendet, um die Architektur für unterschiedliche Zwecke angepasst darzustellen. Eine Sicht umfasst dabei nur die vom jeweiligen Viewpoint vordefinierte Teilmenge an Elementen und Beziehungen.
Farbkonzept von ArchiMate®
In ArchiMate®-Modellen haben Farben keine formale semantische Bedeutung, sie können frei gewählt werden, um bestimmte Aspekte hervorzuheben. In den Beispielen des Standards werden jedoch bestimmte Farben zur Unterscheidung der Kernebenen und Erweiterungen verwendet. Das Standardfarbschema kategorisiert die Elemente in die jeweilige Ebene der Enterprise-Architektur.

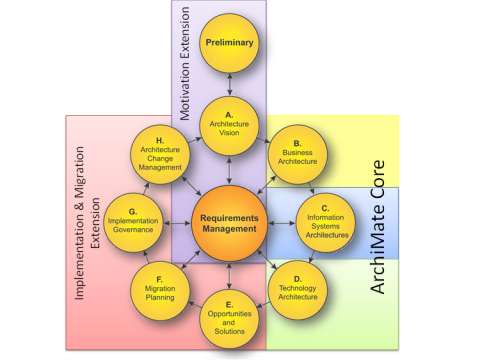

The Open Group Architecture Framework - Architecture Development Method (TOGAF ADM)
© The Open Group, TOGAF®-Spezifikation
