Element - Strukturdiagramm für Geschäftsobjekte

Definition

Objektstrukturen verschmelzen das BPMN-Konzept der Item Definition mit der Beschreibung ihrer Struktur, so dass Sie nicht mit zwei Elementen hantieren müssen, mit dem Objekt und einer separaten Strukturbeschreibung.

Die Darstellung im Diagramm zielt darauf, dass Sie eine Struktur wie eine Eingabemaske vor sich sehen und somit eine leicht verständliche Notation haben, in der Sie die Strukturen zusammen mit den Fachanwendern aufnehmen können.

Objektstruktur und Strukturdiagramm sind komplementär zu den Konzepten Klasse und Klassendiagramm bzw. Entität und Entitätsdiagramm zu sehen. Objektstrukturen dienen der ersten fachlichen Erfassung der Strukturen.

Die Analyse der Strukturen und ihre Zerlegung sollte eher als UML-Klassenmodell oder als Entity-Relationship-Modell erfolgen.

Symbol

Das Symbol zeigt ein Diagramm mit einer symbolischen Struktur.

Verwendung

Das Strukturdiagramm kann im Whiteboard-Diagramm als Knoten hinzugefügt werden. Neue Strukturdiagramme können im Whiteboard-Diagramm nicht angelegt werden.

Im Whiteboard-Diagramm werden die Zusammenhänge zwischen Strukturelementen und Elementen aus anderen Diagrammen angezeigt.

Elemente des Strukturdiagramms

Die folgenden Modellelemente können als Knoten im Strukturdiagramm dargestellt werden:

Symbol	Element	Kurzbeschreibung
	Strukturdefinition	Mit einer Strukturdefinition beschreiben Sie die Struktur eines Geschäftsobjekts. Strukturdefinitionen können Sie als Sichten auf ein existierendes Klassen- oder Datenmodell definieren. Alternativ zu Strukturdefinitionen können Sie die Struktur eines Geschäftsobjekts auch direkt über eine Struktur aus dem Klassen- oder dem Datenmodell beschreiben.
	Strukturgruppe	Eine Strukturgruppe fasst Struktureinträge innerhalb einer Strukturdefinition zusammen. Strukturgruppen können Sie als Sichten auf ein existierendes Klassen- oder Datenmodell definieren.
	Struktureintrag	Ein Struktureintrag definiert eine Struktureigenschaft eines Geschäftsobjektes. Sie können dem Struktureintrag einen Typ zuweisen. Der Typ kann eine komplexe Strukturdefinition sein, alternativ eine Struktur aus dem Klassen- oder dem Datenmodell.

Neben den Elementen, die im Strukturdiagramm direkt visualisierbar sind, gibt es eine Reihe anderer Elemente, die mit diesen Elementen verknüpft angezeigt werden können. Diese abhängigen Elemente lassen sich oft über die Anzeigeoptionen einblenden.

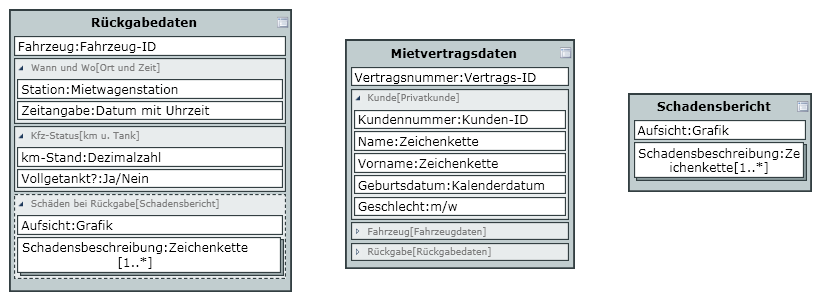

Beispiel für ein Strukturdiagramm
