Element - BPMN-Diagramm

Definition

Das BPMN-Diagramm dient der Darstellung und Entwicklung von Prozessen sowie die Modellierung des aufeinander abgestimmten Zusammenspiels von zwei oder mehr Prozessen über die Beteiligten einer Kollaboration in der Notation der BPMN 2.

Dazu werden die Interaktionen zwischen den Beteiligten modelliert. Prozessbeteiligte werden mit Hilfe von Pools dargestellt. Die Interaktionen zwischen den Pools werden durch Nachrichtenflüsse abgebildet. Die Kollaboration unterliegt dabei keiner zentralen Steuerung.

Symbol

Das Symbol zeigt ein Diagramm mit einem symbolischen Ereignis.

Besitzerhierarchie/Vorbedingungen

Ein BPMN-Diagramm präsentiert Prozesse und Kollaborationen als

• Definition (Original) oder
• Sicht (referenzierende Ansichtsdarstellung)

Verwendung

Das BPMN-Diagramm kann im Whiteboard-Diagramm als Knoten hinzugefügt werden.

Im Whiteboard-Diagramm werden die Zusammenhänge zwischen Prozessen und Elementen aus anderen Diagrammen angezeigt.

Elemente des BPMN-Diagramms

Knoten

Die folgenden Modellelemente können als Knoten in BPMN-Diagrammen dargestellt werden:

Symbol	BPMN-Element	Kurzbeschreibung
	Prozess	Ein Prozess ist eine Abfolge oder ein Fluss von Aktivitäten in einer Organisation, mit dem Ziel eine bestimmte Arbeit zu erledigen. Die Darstellung kann alternativ horizontal oder vertikal erfolgen.
	Horizontaler Prozess	Prozess mit horizontal ausgerichtetem Sequenzfluss
	Vertikaler Prozess	Prozess mit vertikal ausgerichtetem Sequenzfluss
	Ereignis	Ein Ereignis ist etwas, das im Laufe eines Prozesses auftritt und dessen Ablauf beeinflusst.
	Task/Aktivität	Ein Task ist eine atomare Aktivität in einem Prozess. Der Tasktyp kennzeichnet die Art der Aktivität. Schleifeneigenschaften beschreiben z.B. die Wiederholung oder die parallele oder sequentielle Ausführung einer Aktivität.
	Gateway	Ein Gateway wird verwendet, um das Zusammenspiel von Sequenzflüssen im Prozess zu steuern.
	Teilprozess	Ein Teilprozess ist eine Aktivität, deren interne Details ausmodelliert sind.
	Pool	Der Pool dient der Darstellung von Prozessbeteiligten.
	Lane	Die Lane dient der Unterteilung eines Prozesses in Bereiche mit gemeinsamen Eigenschaften. Typische gemeinsame Eigenschaften sind Standort, Rolle, Verantwortlichkeit.
	Datenobjekt	Ein Datenobjekt ist ein datentragendes Element, dessen Gültigkeit auf den Prozess beschränkt ist.
	Dateneingabe	Eine Dateneingabe ist ein datentragendes Element, das Daten im Prozess aufnimmt.
	Datenausgabe	Eine Datenausgabe ist ein datentragendes Element, das Daten im Prozess ausgibt.
	Datenspeicher-Referenz	Eine Datenspeicher-Referenz verweist auf persistente Daten in einem Datenspeicher. Ihre Gültigkeit ist auf den Prozess beschränkt.
	Datenspeicher	Ein Datenspeicher ist eine wiederverwendbare Zusammenstellung von persistenten Daten, auf die über Datenspeicher-Referenzen zugegriffen wird.
	Kollaboration	Die Kollaboration ist das aufeinander abgestimmte Zusammenspiel von zwei oder mehr Prozessen, die keiner zentralen Steuerung unterliegen und mittels Nachrichtenaustausch kommunizieren.
	Beteiligter (Kollaborationsteilnehmer)	Ein Beteiligter repräsentiert einen Partner bzw. eine Partnerrolle innerhalb einer Kollaboration.

Neben den Elementen, die im BPMN-Diagramm direkt visualisierbar sind, gibt es eine Reihe anderer Elemente, die mit diesen Elementen verknüpft angezeigt werden können. Diese abhängigen Elemente lassen sich oft durch die entsprechende Konfiguration der Anzeigeoptionen einblenden.

Kanten

Kanten stellen in BPMN-Diagrammen Sequenz- oder Nachrichtenflüsse bzw. Datenassoziationen dar:

Symbol	BPMN-Element	Kurzbeschreibung
	Sequenzfluss	Ein Sequenzfluss ist eine gerichtete Beziehung zwischen Flussknoten (Task, Teilprozess, Gateway, Ereignis).
	Nachrichtenfluss	Ein Nachrichtenfluss ist eine gerichtete Beziehung zwischen Beteiligten einer Kollaboration, zwischen Tasks/Ereignissen unterschiedlicher Kollaborationsbeteiligter oder zwischen einem Kollaborationsbeteiligten und dem Task/Ereignis eines anderen Kollaborationsbeteiligten.
	Datenassoziation	Datenassoziationen verbinden Datenobjekte und Prozesselemente. Sie unterliegen bestimmten Spezialkonzepten bei der Darstellung in Teilprozessen sowie Tasks oder Ereignissen. Datenassoziationen können keine Prozessgrenzen überqueren, weil Datenobjekte ausschließlich innerhalb eines Prozesses existieren.

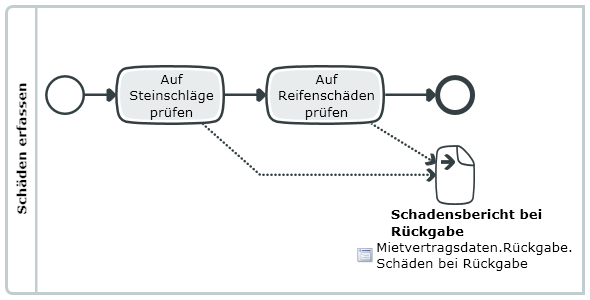

Beispiel für ein BPMN-Diagramm

Weitere Informationen

http://www.bpmn.org/
