Labels und Labelwerte festlegen

Labels und zugehörige Labelwerte können Sie definieren für alle Modellelemente und bestimmte Stereotype.

Labels

Eigenschaften der Labels

Labels und zugehörige Labelwerte können Sie definieren für

alle Modellelemente (dafür existiert der Elementtyp Innovator-spezifisch::Allgemein)
für bestimmte Stereotype

Labels sind nicht lokalisierbar. Labels sind in den Spezifikationstexten referenzierbar. Ein typisches Label ist der Bearbeitungsstatus.

Als Labeltypen stehen Aufzählung, Ganze Zahl, Logischer Ausdruck und Zeichenkette zur Verfügung.

Beim Labeltyp Aufzählung ist nur eine Auswahl aus dem definierten Wertebereich zulässig. In diesem Fall geben Sie deshalb den Standardwert sofort an, wenn das Label konfiguriert wird.

Einem Label des Typs Zeichenkette oder Ganze Zahl können später beliebige Zeichenketten bzw. ganze Zahlen zugewiesen werden. Für Labels mit dem Typ Aufzählung sind nur die konfigurierten Labelwerte zulässig.

Bei deaktiviertem Auswahlfeld Sichtbar in Oberflächen und Doku wird das Label im Navigationsbereich von Diagrammen und in der Dokumentation unterdrückt.

Das Vorgehen bei der Konfiguration und die Fähigkeit zur Vererbung von Labels entsprechen der von Stereotypeigenschaften.

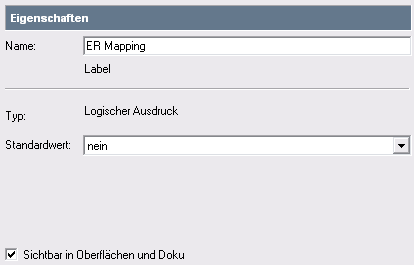

Abbildung: Register Eigenschaften eines Labels

Anlegen und Definieren eines Labels

So gehen Sie vor

Selektieren Sie im Profilbaum das Profilelement, für das ein Label angelegt werden soll.
Wählen Sie Erstellen>Label>Zeichenkette, Ganze Zahl, Aufzählung oder Logischer Ausdruck.

Das Label wird in die Liste der Profilelemente aufgenommen und im Dialog Bearbeiten/Eigenschaften ist das Wurzelregister selektiert.

Beim Anlegen eines Labels vom Typ Aufzählung wird automatisch ein erster vordefinierter Wert angelegt.
Benennen Sie im Eingabefeld Name das Label und den vordefinierten Standardwert des Labels.
Legen Sie den Standardwert der Labeldefinition fest.
Aktivieren Sie das Auswahlfeld Sichtbar in Oberflächen und Doku, wenn der Spezifikationstext standardmäßig in der Dokumentation verwendet werden soll.

Sie haben das Label definiert.

Labelwerte

Labelwerte für Aufzählungen und boolesche Werte

Labelwerte werden ausschließlich für Labels vom Typ Aufzählung definiert. Außerdem können Sie für Labels vom Typ Logischer Ausdruck die Farben der beiden Labelwerte nein und ja ändern. Der Standardwert dieser Labels wird beim Anlegen des Labels festgelegt. Sie können ihn nachträglich ändern.

In verschiedenen Editoren können Sie über Extras>Optionen... die Farben der Elementtexte durch Auswahl eines Labels bzw. Eigenschaftswertes bestimmen. Ist für ein Element das dort ausgewählte Label oder entsprechend der Eigenschaftswert definiert, dann wird dessen Text in der Farbe angezeigt, die in der Auswahlliste Farbe seinem aktuellen Wert zugewiesen wurde.

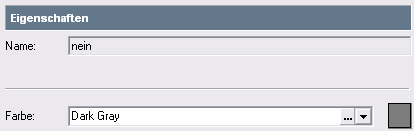

Abbildung: Register Eigenschaften eines Labelwerts

Anlegen und Definieren eines Wertes für ein Label vom Typ Aufzählung

So gehen Sie vor

Selektieren Sie einen Aufzählungswert oder das Label vom Typ Aufzählung.
Wählen Sie Erstellen>Wert.

Der Wert wird in die Liste der Profilelemente aufgenommen und im Dialog Bearbeiten/Eigenschaften ist das Wurzelregister selektiert.
Geben Sie im Eingabefeld Name den vordefinierten Wert des Labels ein.
