Konfigurationseditor kennen lernen

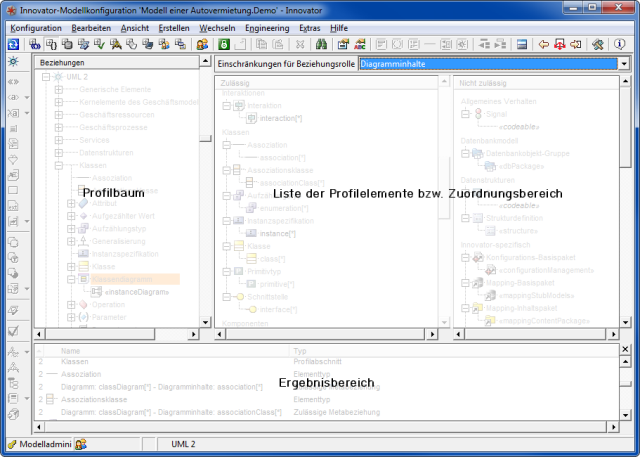

Aufbau des Konfigurationseditors

Profilbaum

Im linken Bereich des Konfigurationseditors, dem Profilbaum, wird die Profilstruktur des Modells angezeigt.

Liste der Profilelemente

Die Liste der Profilelemente wird für die Konfigurationsansichten StereotypeStereotype, Typsysteme (ausschließlich relevant für Innovator for Database Architects), Schablonen, Aktionen und Dokumentation angezeigt.

Für das im Profilbaum selektierte Profilelement werden die jeweils erstellten Profilelemente angezeigt. In den Spalten der Liste werden Name und Typ dieser Profilelemente angezeigt.

Zuordnungsbereich

Die Zuordnungsbereiche Zugeordnet und Nicht zugeordnet werden für die Konfigurationsansichten Beziehungen, Prüfroutinen, Dokumentationsstrukturen, Ausführungsrechte und Menüs angezeigt.

Über den Bereichen befindet sich jeweils eine Auswahlliste

• Einschränkungen für Beziehungsrolle (Ansicht Beziehungen)
• Menü (Ansicht Menüs) oder
• Menükommando (Ansicht Ausführungsrechte) oder
• Kapitel (Ansicht Dokumentationsstrukturen).

In der Ansicht Beziehungen heißen die Zuordnungsbereiche zulässig und nicht zulässig.

Für das im Profilbaum selektierte Profilelement werden die jeweils zugeordneten und nicht zugeordneten Profilelemente angezeigt.

Ergebnisbereich

In der Liste der Profilelemente können Sie immer nur die untergeordneten Einträge genau eines Profilelements ansehen. Für einige Tätigkeiten benötigen Sie jedoch eine Sammlung von Elementen, unabhängig davon, in welchem Profilelement sie liegen (z.B. Suche nach Elementen mit bestimmten Eigenschaften innerhalb eines Profils).

Im Ergebnisbereich können Sie beliebige Elemente des Profils sammeln, selektieren und nach Bedarf behandeln.

Auch im Ergebnisbereich werden die Informationen zum Element analog zur Liste der Profilelemente in Spalten dargestellt.

Den Ergebnisbereich können Sie im Menü Ansicht bzw. mit dem entsprechenden  Symbol separat ein- und ausblenden. Sie können im Dialog Extras/Optionen mit dem Auswahlfeld Ergebnisbereich automatisch aufblenden konfigurieren, dass der Ergebnisbereich automatisch eingeblendet wird, sobald ein Element zugeordnet wird.

Darstellung der Einträge

Schriftart und -farbe für aus anderen Profilen importierte Einträge unterscheiden sich standardmäßig von denen für direkte Einträge.

Im Dialog Extras/Optionen können Sie diese Einstellungen in den Registern  Schriftarten bzw. Farben ggf. ändern.

 Ansicht Stereotype

In der Konfigurationsansicht Stereotype werden alle stereotypabhängigen Profilelemente angelegt und bearbeitet.

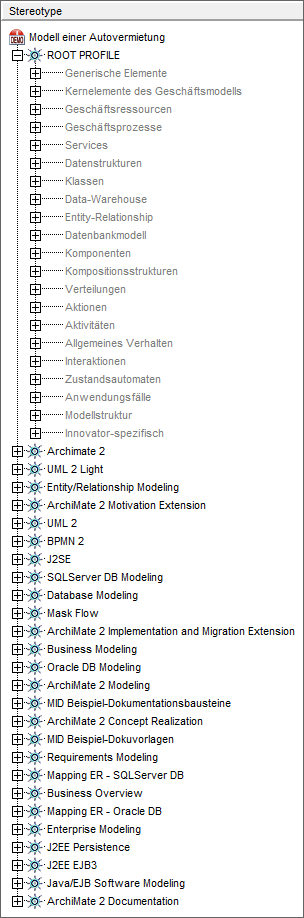

Sie zeigt im linken Profilbaum  die Struktur der Profile mit den Stereotypen, gegliedert in Profilabschnitte (letztere entsprechen den M2-Paketen der UML 2).

Sie sehen in der rechten Liste der Profilelemente in Abhängigkeit von der Selektion im Profilbaum:

• bei Selektion des Wurzelknotens (entspricht dem Modell) die aktuell geladenen Profile
• bei Selektion eines Profils die enthaltenen Profilabschnitte
• bei Selektion eines Profilabschnittes die in diesem enthaltenen Elementtypen
• bei Selektion eines Elementtyps die in diesem enthaltenen Stereotype, Text- bzw. Labeldefinitionen, auch Primitive, Filter und Dateierweiterungen
• bei Selektion des Elementtyps Allgemein bzw. anderer Innovator-spezifischer Profilelemente die Textdefinitionen, die Schriftart-Farb-Elemente sowie die Labels
• bei Selektion eines Stereotyps die Stereotypeigenschaften
• bei Selektion einer Stereotypeigenschaft bzw. Labeldefinition die vordefinierten Werte von Aufzählungen

In der Ansicht Stereotype definieren Sie die Stereotype und ihre Stereotypeigenschaften, zudem auch die Primitivtypen und Auswahlfilter. Außerdem werden stereotypgenaue Innovator-Elemente wie Spezifikationstexte, Schriftart-Farb-Elemente und Labels hier festgelegt.

 Ansicht Beziehungen

Die Konfigurationsansicht Beziehungen zeigt den Stereotyp in Beziehung zu anderen Stereotypen. Der linke Profilbaum zeigt wiederum die Struktur der Profile mit den Stereotypen in den einzelnen Profilabschnitten.

In der Auswahlliste oberhalb des Zuordnungsbereiches wählen Sie die Beziehungsrolle, für die Sie die jeweils zulässigen Stereotype festlegen wollen.

Diese Beziehungsrollen des Metamodells können unter anderem sein:

• Besitzer bzw. Zugeordnete Elemente (für alle Elementtypen konfigurierbar)
• Ziel (für alle gerichteten Beziehungen) bzw. Einlaufende Beziehung (alle außer Strukturdiagramme, Ausdruck, Notiz, Verhaltensbedingung)
• Typisiertes Element (alle Classifier) bzw. Typ (alle typisierbaren Elemente)
• Diagramminhalt (alle Diagramme) bzw. Diagramm (alle Elemente, die durch einen Knoten oder Kanten im Diagramm darstellbar sind)

Im Zuordnungsbereich werden für die verschiedenen Beziehungsrollen des im Profilbaum selektierten Stereotyps auf der linken Seite die jeweils zulässigen bzw. auf der rechten Seite die nicht zulässigen Stereotype aufgelistet.

 Ansicht Typsysteme

In der Konfigurationsansicht Typsysteme können Sie die Optionen für relationale Datenbanksysteme pflegen (ausschließlich relevant für Innovator for Database Architects). Sie können Datentypen und Optionen sowie Abbildungen zwischen Datentypen verschiedener Typsysteme anlegen.

Die Ansicht Typsysteme zeigt im linken Profilbaum die Struktur der Profile mit den bestehenden Typsystemen und ihren jeweiligen Datentypen und Optionen.

Sie sehen in der rechten Liste der Profilelemente bei Selektion eines Datentyps oder einer Option die jeweils erstellten oder importierten Elemente.

 Ansicht Schablonen

In der Konfigurationsansicht Schablonen können Sie Schablonen anlegen. Dabei werden die in den Ansichten Stereotype und Beziehungen getroffenen Einstellungen in den Schablonen-Eigenschaften verwendet.

Die Ansicht Schablonen zeigt im linken Profilbaum die Struktur der Profile mit den Stereotypen der Profilabschnitte.

Sie sehen in der rechten Liste der Profilelemente bei Selektion eines Stereotyps die zugeordneten Anlegeschablonen. Anlegeschablonen dienen zur Konfiguration der Voreinstellungen beim Anlegen eines Modellelements im Innovator-Modelleditor oder im Diagramm.

 Ansicht Prüfroutinen

In der Konfigurationsansicht Prüfroutinen können Sie Prüfroutinen erstellen. Dabei werden in den ersten beiden Ebenen (Prüfabschnitte und Prüfkategorien) die Elemente ausgewählt, für die die Prüfroutine gelten soll. In der dritten Ebene werden zu diesem Elementtyp Stereotype ausgewählt. In einer vierten Ebene werden schließlich für den Stereotyp Prüfoptionen (Prüfmeldungen) ausgewählt. Die Zuordnung erfolgt durch Drag-and-Drop zwischen den Bereichen Zugeordnet und Nicht zugeordnet.

Die Ansicht Prüfroutinen zeigt im linken Profilbaum die Struktur der Profile mit den angelegten Prüfroutinen und den durch sie geprüften Stereotypen, die nach Prüfabschnitten und Prüfkategorien gegliedert sind.

Sie sehen im rechten Zuordnungsbereich in Abhängigkeit von der Selektion im Profilbaum:

• bei Selektion eines Profils die ihm zugeordneten Prüfroutinen
• bei Selektion einer Prüfroutine die ihr zugeordneten Prüfabschnitte
• bei Selektion eines Prüfabschnitts die ihm zugeordneten Prüfkategorien
• bei Selektion einer Prüfkategorie die ihr zugeordneten Stereotype
• bei Selektion eines Stereotyps die ihm zugeordneten Prüfmeldungen

Im rechten Zuordnungsbereich werden auch die jeweils nicht zugeordneten Prüfelemente aufgelistet.

 Ansicht Aktionen

Die Konfigurationsansicht Aktionen verwaltet Engineering-Aktionen. Sie können Java-Programmsequenzen und Kommandosequenzen konfigurieren. Die Ansicht zeigt im linken Profilbaum die Struktur der Profile mit den angelegten Engineering-Aktionen der Profilabschnitte.

Sie sehen in der rechten Liste der Profilelemente bei Selektion eines Profils die jeweils auf der Basis von Java- oder C#/.NET-Programmen erstellten Engineering-Aktionen.

 Ansicht Dokumentationsstrukturen

Die Konfigurationsansicht Dokumentationsstrukturen verwaltet die Dokumentationsstrukturen der Profile und die Konfiguration der Detailansicht im Innovator-Modelleditor (Details-Konfiguration).

Sie zeigt im linken Profilbaum die Struktur der Profile mit den angelegten Dokumentationsstrukturen der Profile und den Teilbaum Details-Konfiguration.

Im rechten Zuordnungsbereich wird jeweils die Zuordnung der Kapitel und Dokumentationsbausteine bzw. für die Details-Konfiguration die Zuordnung der rekursiven Modellelemente angezeigt.

 Ansicht Dokumentation

Die Konfigurationsansicht Dokumentation dient dem Zusammenstellen von Dokumentationskommandos aus Dokumentationsstrukturen, Titelseiten, Kopf- und Fußzeilen usw.

Sie zeigt im linken Profilbaum die Struktur der Profile mit den Profilabschnitten der Dokumentation.

Sie sehen in der rechten Liste der Profilelemente bei Selektion eines Profils die Standard-Profilabschnitte der Dokumentation und bei Selektion eines Profilabschnitts dessen jeweilige Zuordnungen und Einstellungen.

 Ansicht Ausführungsrechte

In der Konfigurationsansicht Ausführungsrechte können Sie den Benutzerrollen des Modells die konfigurierten Menübefehlen (Anlegeschablonen, Prüfroutinen, Engineering-Aktionen und Dokumentationskommandos) zuordnen, um so im jeweiligen Profil das Recht zum Ausführen dieser Befehle für die Benutzerrollen festzulegen.

Die Ausführungsrechte für diese Menübefehle müssen nicht mehr zusammen mit der Definition des Befehls im gleichen Profil liegen, sondern können je nach Bedarf auf unterschiedliche Profile verteilt werden.

 Ansicht Menüs

Die Konfigurationsansicht Menüs dient der Zuordnung von Anlegeschablonen, Prüfroutinen, Engineering-Aktionen und Dokumentationskommandos zu den entsprechenden Menüs im Innovator-Modelleditor und in den Diagrammen.

Sie zeigt im linken Profilbaum die Struktur der Profile mit den Diagrammstereotypen der Profilabschnitte sowie dem Innovator-Modell unter Innovator-spezifisch.

Im rechten Zuordnungsbereich werden die jeweils zugeordneten Untermenüs der Profile bzw. die jeweils zugeordneten Menübefehle der Untermenüs sowie die nicht zugeordneten Einträge aufgelistet.

Informationen der Spalten nutzen

Zu den meisten Profilelementen wird eine Vielzahl von Informationen gespeichert. Im Konfigurationseditor können Sie folgende Informationen direkt über die Liste der Profilelemente ansehen:

• Nummer

  Alle Elemente eines Profils werden durchnummeriert. Die unveränderliche Reihenfolge ergibt sich aus der Spezifikation der OMG oder ist alphabetisch. Sie können die Reihenfolge der Profile ändern.

  Unterhalb eines Stereotyps können Sie auch die Reihenfolge von Labels, Texten und Stereotypeigenschaften ändern. Die Reihenfolge gibt dann an, in welcher Reihenfolge die Elemente in den Dialogen aufgelistet werden. Ebenso können Sie die Reihenfolge von Aufzählungen von Labels oder Stereotypeigenschaften ändern. Auch hier legt dies die Reihenfolge in den Dialogen fest.

• Name

  Name des Profilelements. Sie können den Namen von Profilelementen, die durch einen Benutzer erstellt wurden, ändern.

• Typ

  Typ des Profilelements. Der Typ lässt sich nicht ändern.

Profilelemente erstellen

Sie erstellen Profilelemente über das Menü Erstellen. Das Erstellen ist an Voraussetzungen gebunden. Da die Profile dem Benutzerkonzept, also Zugriffsrechten und Sperren, unterliegen, müssen Sie z.B. stets das Profil sperren, um neue Profilelemente erstellen zu können.

Bedingt durch den Platz der Profilelemente innerhalb der Profilstruktur lassen sich diese zudem nur in einer bestimmten Ansicht und bei bestimmten Selektionen erstellen.
