Modellieren von Teilprozessen

Modellieren Sie Teilprozesse und legen Sie deren Typ fest.

Teilprozesse liefern innerhalb eines Prozesses einen Rahmen für zusammengehörige Tasks. Teilprozesse können sachlich zusammengehörige Tasks gruppieren oder durch Hierarchisierung die Übersichtlichkeit erhöhen.

Teilprozesse können eine zusätzliche Semantik definieren als

Ereignisbasierter Teilprozess
Transaktion
Ad-hoc-Teilprozess

Isolierte Tasks können nachträglich in einen Teilprozess verschoben werden.

Teilprozesse können in eine Aufruf-Aktivität umgewandelt werden.

Erstellen eines Teilprozesses

So gehen Sie vor

Wählen Sie das Symbol Teilprozess aus der Galerie Diagramminhalte erzeugen und ziehen Sie es per Drag-and-Drop in das BPMN-Diagramm.
Verwenden Sie alternativ die Minisymbolleiste, um einen neuen Teilprozess zu erstellen.
Um den Teilprozess-Typ oder weitere Merkmale festzulegen, klicken Sie mit der rechten Maustaste auf den Teilprozess.

Zusätzlich zum Kontextmenü erscheint die Minisymbolleiste:
Wählen Sie den gewünschten Teilprozess-Typ bzw. das gewünschte Merkmal aus.

Die gewählte Eigenschaft wird im Diagrammknoten angezeigt.

Alternativ können der Teilprozess-Typ und die weiteren Merkmale auch im Eigenschaftenfenster festgelegt werden.

Zuklappen eines Teilprozesses

Voraussetzungen

Der Teilprozess muss in einer referenzierenden Sicht dargestellt werden. In der Definition kann ein Teilprozess nur aufgeklappt dargestellt werden.

So gehen Sie vor

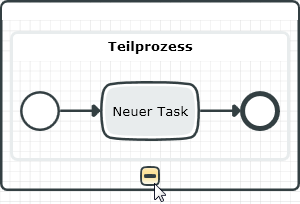

Klicken Sie auf das Minuszeichen am unteren Rand des Teilprozesses:

Der Teilprozess wird zugeklappt, das Minuszeichen durch ein Pluszeichen ersetzt. Über dieses Pluszeichen kann der Teilprozess wieder aufgeklappt werden
