Größe von Knoten im Diagramm ändern
Die Größe von Knoten kann zum Teil vom Anwender bestimmt werden und wird zum Teil automatisch berechnet.
Änderung der Größe eines Knotens durch den Anwender
Die Größe eines Knotens kann i.d.R. vom Anwender geändert werden. Dabei hängt es von der Art des Knotens ab, was der Anwender verändern kann.
Knoten, die nur ein Symbol anzeigen, wie z.B. ein Event oder Gateway in einem BPMN-Diagramm, können vom Anwender nicht in der Größe verändert werden. Dies darf nicht mit den angezeigten Namen solcher Knoten verwechselt werden. Die Namen werden außerhalb des Knotens angezeigt und sind selbst Knoten.
Solche Namen sind ein Beispiel für Knoten, die nur in der Breite geändert werden können. Die Höhe des Knotens wird automatisch so berechnet, dass alles angezeigt wird. Bei solchen Knoten wird auch verhindert, dass diese breiter gemacht werden können, als die Breite, die der Knoten benötigt, wenn der beinhaltete Text nicht umgebrochen wird.
Anwendungsfälle sind Knoten, die ein festes Seitenverhältnis haben. Der Anwender kann zwar die Größe des Knotens verändern, die genaue Höhe und Breite wird aber automatisch anhand des Seitenverhältnisses festgelegt, wobei die Rasterung i.d.R. dafür sorgt, dass das Seitenverhältnis nicht exakt eingehalten werden kann.
Bei den Knoten, die selbst andere Knoten beinhalten können ("Containerknoten") oder Kanten haben können, kann der Anwender i.d.R. die Höhe und Breite separat verändern. (Beispiele: Prozess, Task, Klasse)
Eine Ausnahme bildet die Lane im BPMN-Diagramm. Diese kann nur in der Höhe verändert werden. Die Breite hängt von der Breite des besitzenden Knotens (i.d.R. ein Prozess) ab. Eine weitere Besonderheit der Lane ist es, dass eine Veränderung der Höhe immer die Höhe des besitzenden Knotens verändert.
Wie kann der Anwender die Größe eines Knotens verändern?
Voraussetzung ist, dass der Knoten selektiert und das Diagramm reserviert ist.

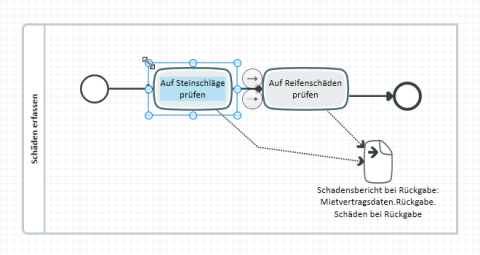

Um den Knoten wird ein Auswahlrechteck angezeigt. Falls die Größe des Knotens verändert werden kann, werden auf dem Auswahlrechteck Ziehpunkte angezeigt.
Weiterhin ist im Menüband der Befehl Entwurf>Anordnen>Größe optimieren (F8) aktiv.
Der Anwender hat folgende Möglichkeiten die Größe zu verändern:
- Den Menübefehl Größe optimieren (F8) wählen.
- Einen der Ziehpunkte auf dem Auswahlrechteck mit der Maus anklicken und verschieben.
- Einen Doppelklick auf einen der Ziehpunkte auf dem Auswahlrechteck machen.
- Mit der rechten Maustaste in einem "Containerknoten" links von der rechten oder oberhalb der unteren Begrenzung klicken und den Containerknoten vergrößern.
Optimieren der Größe
Mit Größe optimieren (F8) wird der Knoten so klein wie möglich gemacht, so dass kein Inhalt des Knotens verdeckt wird.
Lange Texte innerhalb des Knotens werden umgebrochen. Bis zu einer Breite von 20 Rastern wird Text nicht umgebrochen. Bei breiteren Texten wird bei Leerzeichen umgebrochen. Sollte der Text keine Leerzeichen enthalten, dann wird spätestens nach 50 Rastern umgebrochen. Es wird natürlich immer bei harten Zeilenumbrüchen, wie sie der Anwender z.B. bei Kommentaren einfügen kann, umgebrochen.
Doppelklick auf Ziehpunkt
Bei einem Doppelklick auf einen Ziehpunkt wird der Knoten so klein wie möglich gemacht, wobei die Größe nur so geändert wird, wie sie durch Ziehen des Ziehpunkts geändert werden könnte. Bei z.B. einen Doppelklick auf den rechten mittleren Ziehpunkt bleibt die Höhe des Knotens gleich. Es wird nur die Breite geändert.
Automatische Größenanpassung
Beim Laden eines Diagramms wird bei allen Knoten geprüft, ob sie so klein sind, dass Inhalt verdeckt würde. Dies kann z.B. passieren, weil ein Merkmal des dargestellten Elements so geändert wurde, dass zusätzliche Dinge angezeigt werden müssen. Falls ein Knoten zu klein ist, dann wird dessen Höhe vergrößert.
