Elemente im Diagramm mit Anmerkungen versehen

Anmerkungen (engl. annotation) können zu allen Modellelementen in einem Diagramm erstellt werden. Sie sind insbesondere für die Kommunikation zwischen den Bearbeitern gedacht.

Wesentliche Eigenschaften von Anmerkungen

Anmerkungen (engl. annotation) sind spezifische Innovator-Elemente, die ausschließlich für Modellelemente innerhalb von Diagrammen genutzt werden können. Sie können auch ohne Zugriffsrechte und im Lesemodus erstellt werden, erfordern jedoch das Verfahrensrecht Anmerken.

Anmerkungen

gehören zu einem Diagramm
sind unformatierter Text
erfordern das Verfahrensrecht Anmerken
können von jedem Benutzer mit dem Verfahrensrecht Anmerken bearbeitet und gelöscht werden
können auch im Nur-Lese-Modus ergänzt werden
beziehen sich auf ein oder mehrere Modellelemente
dienen vor allem zur Dokumentation von Review-Ergebnissen
können nicht Bestandteil der Dokumentation sein

Erstellen einer Anmerkung

Zusammenhang

Sie können für jedes Diagrammelement Anmerkungen hinterlegen, um im Modellierungsprozess mit anderen Bearbeitern zu kommunizieren.

Anmerkungen sind den Kommentaren nachempfunden, die Sie vielleicht aus Microsoft Word kennen.

Die Texteingabe für die Anmerkung erfolgt im Diagrammbereich Anmerkungen.

Sie können über die Zwischenablage Text in eine Anmerkung übernehmen.

Anmerkungen können endgültig gelöscht werden.

Hinweis

Sie können maximal 15 Elemente gleichzeitig mit einer Anmerkung verknüpfen.

So gehen Sie vor

Um den Diagrammbereich Anmerkungen zu öffnen, wählen Sie Überarbeiten>Anmerkungen>Anmerkungen.
Selektieren Sie die Diagrammelemente, die Sie mit einer Anmerkung verknüpfen möchten.

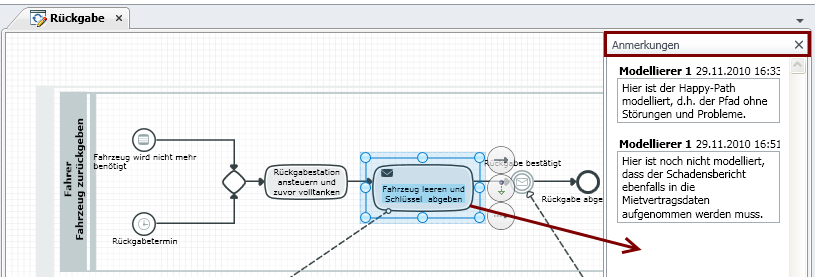

Wählen Sie im Kontextmenü Neue Anmerkung oder ziehen Sie die selektierten Elemente per Drag-and-Drop in den geöffneten Diagrammbereich Anmerkungen.

Die Anmerkung wird angelegt und mit Benutzer und Zeitstempel versehen.
Klicken Sie in die Anmerkung und geben oder fügen Sie den Text ein.

Die Anmerkung wird automatisch gespeichert.

Verknüpfen einer Anmerkung mit Diagrammelementen

Voraussetzungen

Geöffnetes Diagramm mit Diagrammelementen und geöffnetem Diagrammbereich Neue Anmerkung sowie bestehenden Anmerkungen.

Zusammenhang

Sie können eine Anmerkung nachträglich mit weiteren Diagrammelementen verknüpfen.

So gehen Sie vor

Selektieren Sie das Diagrammelement, das Sie mit einer Anmerkung verknüpfen möchten.
Ziehen Sie das Diagrammelement auf die zu verknüpfende Anmerkung.

Das Diagrammelement wird mit der Anmerkung verknüpft.

Finden von Anmerkungen

Zusammenhang

Sie können Diagramme mit Anmerkungen und Text in Anmerkungen finden.

So gehen Sie vor

Um Diagramme mit Anmerkungen zu finden, wählen Sie Überarbeiten>Anmerkungen>Anmerkungen suchen>Diagramme mit Anmerkungen finden.

Die Diagramme mit Anmerkungen werden im Toolfenster Ergebnisbereich angezeigt.
Um Anmerkungen mit einem bestimmten Textbestandteil zu finden, wählen Sie Überarbeiten>Anmerkungen>Anmerkungen suchen>In Anmerkungen suchen.

Der Dialog Suche erscheint und das Register Anmerkung suchen ist aktiv. (siehe Anmerkung suchen)

Löschen von Anmerkungen

Zusammenhang

Sie können eine Anmerkung endgültig und unwiderruflich löschen.

So gehen Sie vor

Selektieren Sie die Anmerkung, die Sie löschen möchten.
Wählen Sie im Kontextmenü Anmerkung löschen.

Der Dialog Aus Modell löschen erscheint.
Bestätigen Sie das Löschen der Anmerkung mit Aus Modell löschen.

Die Anmerkung wird endgültig und unwiderruflich aus dem Modell gelöscht.
