Abhängigkeiteneditor
Der Abhängigkeiteneditor dient dem übersichtlichen und komfortablen Bearbeiten von Abhängigkeiten zwischen verschiedenen Elementen unabhängig von einem Diagramm.
Voraussetzungen
Sind in der Oberfläche Modellelemente selektiert, dann können Sie in der Gruppe Start>Bearbeiten mit den Befehlen Abhängige Elemente oder Benötigte Elemente einen Editor zur Bearbeitung der Abhängigkeiten dieser Modellelemente öffnen.
Aufbau

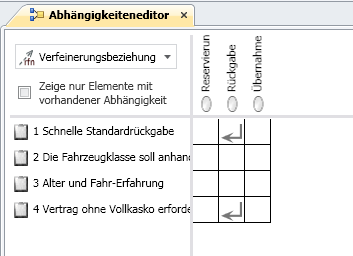

Die Elementselektion in der Oberfläche bei Ausführung eines der beiden Befehle bildet die Ausgangsmenge, die im Fenster auf der linken Seite angezeigt wird.
Innovator berechnet alle Elemente, die mit Elementen der Ausgangsmenge über eine Abhängigkeit eines beliebigen Typs verbunden sind. Diese verbundenen Elemente werden im Fenster oben angezeigt.
Der ausgeführte Befehl bestimmt die Richtung der Abhängigkeiten, die zur Ermittlung der verbundenen Elemente Berücksichtigung finden:
-
Abhängige Elemente
Die Elemente der Ausgangsmenge sind das Ziel der Abhängigkeiten.
-
Benötigte Elemente
Die Elemente der Ausgangsmenge sind die Quelle der Abhängigkeiten.
Nach Auswahl eines Abhängigkeitstyps in der Liste links oben werden bestehende Abhängigkeiten dieses Typs in der Matrix durch Pfeile angezeigt. Bestehen mehrere Abhängigkeiten mit gleicher Quelle und gleichem Ziel, so wird dies durch einen Zähler in der entsprechenden Zelle gekennzeichnet.
Mit dem Kontrollkästchen Zeige nur Elemente mit vorhandener Abhängigkeit können Sie leere Zeilen und Spalten aus der Ansicht entfernen.
Sie können eine beliebige Anzahl von Abhängigkeiteneditoren öffnen, auch mit identischer Ausgangsmenge.
Abhängigkeiteneditor verwenden
Selektion
Mehrfachselektion ist separat möglich für
-
Elemente der Ausgangsmenge
-
Verbundene Elemente
-
Zellen in der Matrix (also Abhängigkeiten)
Werden mehrere Abhängigkeiten in einer Zelle repräsentiert, dann sind bei Zellenselektion alle diese Abhängigkeiten selektiert.
Eine gemischte Selektion bestehend aus Elementen verschiedener Bereiche ist nicht möglich.
Abhängige Fenster wie Detailansicht oder Eigenschaftenbereich reagieren auf die vorgenommene Selektion in der Matrix. Allgemeine Befehle auf Elementen wie beispielsweise Löschen oder Hinzufügen zum Ergebnisbereich sind auf der Selektion in der Matrix ausführbar.
Drag-and-Drop
-
Erweitern der Ausgangsmenge
Ziehen Sie Elemente aus einem anderen Fenster auf die Ausgangsmenge.
Sind leere Zeilen und Spalten ausgeblendet, dann könnte der Fall auftreten, dass die Elementmenge zwar erweitert wird, die neuen Elemente aber nach dem Drop nicht angezeigt werden. In diesem Fall wird die Ausblendung leerer Zeilen und Spalten aufgehoben.
-
Erweitern der Liste der verbundenen Elemente
Ziehen Sie Elemente aus einem anderen Fenster auf die Liste der verbundenen Elemente.
Sind leere Zeilen und Spalten ausgeblendet, dann könnte der Fall auftreten, dass die Elementmenge zwar erweitert wird, die neuen Elemente aber nach dem Drop nicht angezeigt werden. In diesem Fall wird die Ausblendung leerer Zeilen und Spalten aufgehoben.
-
Erzeugen von Abhängigkeiten
Ziehen Sie Elemente der Ausgangsmenge auf eine Spalte.
Zwischen dem Element der Spalte und allen selektierten Elementen der Ausgangsmenge werden Abhängigkeiten erzeugt.
Am Mauszeiger ist während des Drag-and-Drops erkennbar, ob die Erzeugung zulässig ist.
Analog können verbundene Elemente auf eine Zeile gezogen werden.
