Zustandsdiagramm

Symbol

Das Symbol zeigt ein Diagramm mit einem enthaltenen Zustand.

Besitzerhierarchie/Vorbedingungen

• Ein Zustandsdiagramm zeigt den Inhalt genau eines Zustandsautomaten.

• Das Zustandsdiagramm zeigt den Zustandsautomaten immer vollständig an.

• Jeder Zustandsautomat braucht einen verhaltensspezifischen Classifier, dessen Zustände er beschreiben soll.

Verwendung

Das Zustandsdiagramm kann in der Modellstruktur unterhalb eines verhaltensspezifischen Classifiers neu angelegt werden

Im Whiteboard-Diagramm werden die Abhängigkeiten zwischen Zuständen und Elementen aus anderen Diagrammen angezeigt.

Elemente im Zustandsdiagramm

Die folgenden Modellelemente können als Knoten und Kanten in Zustandsdiagrammen dargestellt werden:

Symbol	Element	Beschreibung
	Zustandsautomat	Ein Zustandsautomat beschreibt ein System durch Zustände und Transitionen zwischen diesen Zuständen. Ein Zustandsautomat beschreibt eine hypothetische Maschine ("endlicher Automat"), die sich zu jedem Zeitpunkt in einer Menge endlicher Zustände befindet. Zustandsautomaten bilden vornehmlich das Verhalten von Klassen ab. Doch im Gegensatz zu Aktivitäten, die Aktionen beschreiben, werden in Zustandsautomaten die Zustände festgehalten, die ein Objekt im Laufe seines Lebens einnehmen kann. Mittels Bedingungen und Kontrollen wird festgelegt, welche Transitionen (Zustandsübergänge) ausgeführt werden können.
	Region	Regionen werden genutzt, um parallele Abläufe zu modellieren. Jeder Zustandsautomat enthält mindestens eine Region. Jede Region enthält mehrere Zustände, von denen immer einer aktiv ist.
	Anfangszustand	Ein Anfangszustand bildet den Startpunkt für das Betreten eines Zustandsautomaten. Von ihm ausgehend wird der erste Zustand des Automaten erreicht.
	Endzustand	Ein Endzustand bildet den Endpunkt eines Zustandsautomaten. Mit seiner Erreichung ist die Abarbeitung des Zustandsautomaten beendet.
	Terminator	Das Erreichen eines Terminators bricht die Ausführung des Zustandsautomaten ab und beendet gleichzeitig die Lebensdauer des beschriebenen Klassifikators.
	Zustand	Ein einfacher Zustand bildet eine Situation ab, in deren Verlauf eine spezielle Bedingung gilt. Mit einem Zustand wird eine Situation modelliert, in der eine relativ lang andauernde Aufgabe ausgeführt wird. Während der Abarbeitung der Aufgabe befindet sich das System dann im entsprechenden Zustand.
	Eintrittspunkt	Eintrittspunkte fassen gleichartige in einen zusammengesetzten Zustand einlaufende Transitionen zusammen.
	Austrittspunkt	Austrittspunkte fassen gleichartige aus einem zusammengesetzten Zustand auslaufende Transitionen zusammen.
	Flache Historie	Eine flache Historie speichert den letzten aktiven Unterzustand eines zusammengesetzten Zustands, sobald dieser verlassen wird.
	Tiefe Historie	Eine tiefe Historie speichert den jeweils letzten aktiven Unterzustand aller Hierarchieebenen eines zusammengesetzten Zustands, sobald diese verlassen werden.
	Trigger	Trigger dienen als Auslöser von internen oder externen Transitionen.
	Entscheidung	Entscheidungen ermöglichen die Auswahl einer einzelnen von mehreren möglichen Transitionen anhand eines Entscheidungskriteriums.
	Gabelung/Vereinigung	Gabelungen teilen eine Transition auf mehrere parallele Zielzustände auf. Vereinigungen beenden diese Parallelität wieder.
	Kreuzung	Kreuzungen können zum Hintereinanderschalten mehrerer Transitionen verwendet werden.
	Transition	Eine Transition ist eine gerichtete Beziehung zwischen einem Quell- und einem Zielzustand. Der Quellzustand wird dabei inaktiv und der Zielzustand aktiv. Zu einer Transition kann eine Bedingung angegeben werden. Die Transition wird nur dann durchlaufen, wenn die Bedingung zum Zeitpunkt der Auswertung erfüllt ist.

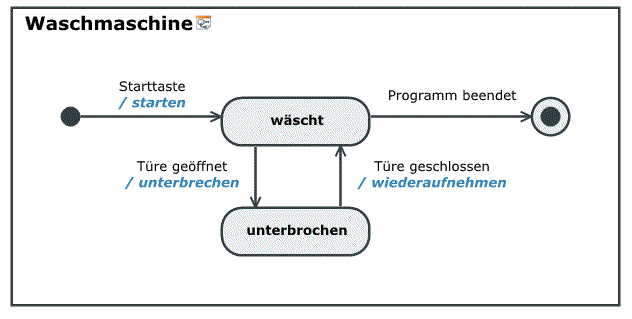

Beispiel für ein Zustandsdiagramm

Weitere Informationen
