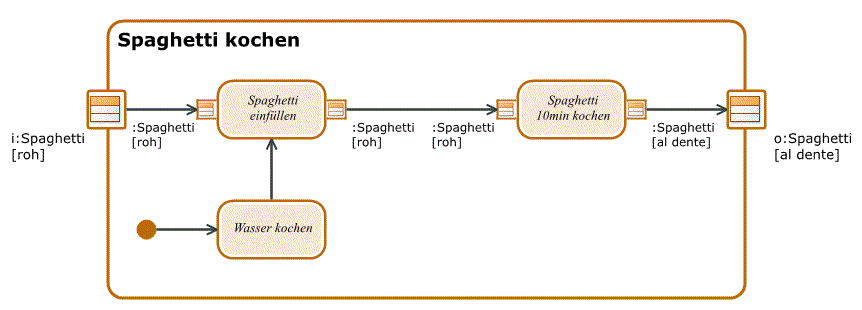

UML-Aktivitätsdiagramm

Eine Aktion ist die grundlegende Einheit der Verhaltensspezifikation. Aktionen in einer Aktivität sind andauernde, nicht atomare Tätigkeiten. Sie sind das kleinste ausführbare Element innerhalb einer Aktivität. Eine Aktion kann durch andere Aktivitäten verfeinert werden.

Auslaufende Flüsse sollten nur aufgrund des Abschlusses der internen Aktion ausgelöst werden, nicht aufgrund expliziter Ereignisse. Wenn es mehrere auslaufende Flüsse gibt, müssen diese von Bedingungen abhängig gemacht werden.

Eine Aktion nimmt eine Reihe von Eingaben und wandelt sie in eine Reihe von Ergebnissen um, wobei die Eingabemenge, die Ausgabemenge oder auch beide Mengen leer sein können. Die Intepretation der Ein- und Ausgabemenge definiert die Semantik für eine Reihe von spezialisierten Aktionen:

Symbol	Element	Kurzbeschreibung
	Anweisung ausführen	Eine Aktion, deren Semantik von der jeweiligen Implementierung abhängt.
	Operation aufrufen	Eine Aktion, die eine Anfrage für einen Operationsaufruf an das Zielobjekt überträgt, wo es den Aufruf des damit verbundenen Verhaltens verursachen kann.
	Verhalten aufrufen	Eine Aufrufaktion, die ein Verhalten direkt aufruft, an Stelle des Aufrufs eines Verhaltensmerkmals, der erst mittelbar zum Auslösen dieses Verhalten führen würde.
	Ereignis erwarten	Eine Aktion, die auf das Auftreten eines Ereignisses wartet, auf das die angegebene Bedingung zutrifft.
	Signal senden	Eine Aktion, die eine Signal-Instanz aus den Eingangsdaten erstellt und sie an das Zielobjekt überträgt, wo es eine Reaktion wie z.B. das Feuern von Transitionen in Zustandsautomaten oder die Ausführung einer Aktivität auslösen kann.
	Objekt senden	Eine Aktion, die ein Objekt an das Zielobjekt überträgt, wo es eine Reaktion wie z.B. das Feuern von Transitionen in Zustandsautomaten oder die Ausführung einer Aktivität auslösen kann.
	BroadcastSignal-Aktion	Eine Aktion, die ein Signal an alle möglichen Zielobjekte im System sendet.
	AcceptCall-Aktion	Eine Aktion, die den Erhalt einer synchronen Aufrufanfrage repräsentiert.
	Reply-Aktion	Eine Aktion, die einen Satz von Rückgabewerten enthält, sowie einen Wert, der das Resultat eines vorausgegangenen AcceptCall-Aktion enthält.
	RaiseException-Aktion	Eine Aktion, die eine Exception (Ausnahme) auslöst.
	ClearAssociation-Aktion	Eine Aktion, die alle Instanzen einer Beziehung zerstört, an der ein bestimmtes Objekt beteiligt ist.
	TestIdentity-Aktion	Eine Aktion, die genau dann den Wert "wahr" zurückliefert, wenn die beiden Eingabewerte identisch sind, sonst den Wert "falsch"
	ReadSelf-Aktion	Eine Aktion, die das Kontextobjekt einer Aktivität abruft.
	ReadStructuralFeature-Aktion	Eine Aktion, die Werte eines strukturellen Merkmals ermittelt.
	CreateObject-Aktion	Eine Aktion, die eine neue Instanz eines Klassifikators erzeugt.
	DestroyObject-Aktion	Eine Aktion, die zur Laufzeit das Objekt an ihrem Eingabepin zerstört.
	CreateLink-Aktion	Eine Aktion, die Instanzen von Assoziationen oder Assoziationsklassen erzeugt.
	ReadLink-Aktion	Eine Aktion, die über Assoziationsenden navigiert, um andere Objekte zu ermitteln.
	DestroyLink-Aktion	Eine Aktion, die Instanzen von Assoziationen oder Assoziationsklassen löscht.
	ClearStructuralFeature-Aktion	Eine Aktion, die alle vorhandenen Werte eines Strukturmerkmals löscht.
	Unmarshall-Aktion	Eine Aktion, die ein Objekt eines bestimmten Typs so in einzelne Teile zerlegt, dass deren Werte jeweils einem Strukturmerkmal dieses Objekts entsprechen.
	RemoveStructuralFeatureValue-Aktion	Eine schreibende Aktion, die Werte aus einem Strukturmerkmal entfernt.
	AddStructuralFeatureValue-Aktion	Eine schreibende Aktion, die einem Strukturmerkmal Werte hinzufügt oder vorhandene Werte ersetzt.
	ValueSpecification-Aktion	Eine Aktion, die einen Audruck für eine Wertspezifikation auswertet.

Ein Objektknoten ist ein Knoten im Aktivitätsdiagramm, der ausdrückt, dass eine Instanz eines bestimmten Classifiers an einem bestimmten Punkt im Aktivtätsablauf zur Verfügung steht, möglicherweise in einem bestimmten Zustand. Objektknoten können auf vielfältige Weise benutzt werden, abhängig davon, ob Objektflüsse in diesen Knoten ein- oder ausfließen:

Symbol	Element	Kurzbeschreibung
	Aktivitätsparameter	Aktivitätsparameterknoten sind spezielle Objektknoten, die direkt mit einer Aktivität verbunden sind und die Schnittstellen der Aktivität beschreiben.
	Eingabepin	Die Pin-Notation für Objektknoten verdeutlicht den Zusammenhang zwischen einer Aktion und einem Objektknoten als Eingabe- oder Ausgabeparameter der Aktion. Die Richtung der Kanten am Objektknoten legt fest, ob es sich um einen Eingabe- oder einen Ausgabepin handelt.
	Ausgabepin
	Wertpin	Ein Wertpin ist ein Eingabepin, der einen Wert aufgrund einer Wertspezifikation bereitstellt.
	Aktionspin	Ein Aktionspin ist ein Eingabepin, der eine Aktion ausführt, um die Eingabewerte für eine andere Aktion zu bestimmen.
	Zentraler Puffer	Puffer sind Objektknoten, die Daten-Tokens zwischenspeichern und weitergeben. Ausschließlich Objektknoten dürfen mit einem Pufferknoten in Verbindung stehen.
	Datenspeicher	Datenspeicher sind spezielle Pufferknoten, die Objekttoken persistent aufbewahren und an den ausgehenden Kanten nur eine Kopie der Daten-Tokens weitergeben, so dass alle Daten jederzeit und beliebig oft ausgelesen werden können.

Während Kontrollknoten dazu verwendet werden, um die Objekt- und Kontrollflüsse zwischen anderen Knoten zu koordinieren, dienen strukturierte Knoten zur Gruppierung von Aktionen innerhalb einer Aktivität.

Symbol	Element	Kurzbeschreibung
	Startknoten	Der Startknoten startet eine Aktivität. Er besitzt nur ausgehende und keine eingehenden Flüsse. Beim Starten einer Aktivität werden Token für alle ausgehenden Flüsse des Startknotens, zur Verfügung gestellt. Im Gegensatz zu Zuständen können Aktivitäten einen, keinen oder mehrere Startknoten besitzen.
	Verzweigungsknoten	Mithilfe eines Verzweigungsknotens, der einen eingehenden und mehrere ausgehende Flüsse besitzt, wird der Kontrollfluss in mehrere Alternativen geteilt, die durch Bedingungen kontrollierbar sind. Das Token des Verzweigungsknotens wird von dem Ausgangsknoten konsumiert, der die gegebenen Randbedingungen erfüllt.
	Verbindungsknoten	Der Verbindungsknoten führt unterschiedliche Abläufe wieder zu einem Kontrollfluss zusammen. Ein auf dem Verbindungsknoten folgender Aktionsknoten kann dann ein Token konsumieren, wenn auf einem Eingangsknoten des Verbindungsknotens ein Token zur Verfügung steht.
	Parallelisierungsknoten	Ein Parallelisierungsknoten teilt den Kontrollfluss in mehrere parallele Kontrollflüsse. Damit jeder ausgehende Fluss einen unabhängigen Teilablauf starten kann, werden für alle ausgehenden Flüsse Token bereitgestellt.
	Synchronisationsknoten	Der Synchronisationsknoten führt parallele Flüsse wieder zu einem Kontrollfluss zusammen. Dem nachfolgenden Knoten wird ein Token erst bereitgestellt, wenn auf allen eingehenden Flüssen Token zur Verfügung stehen.
	Ablaufende	Ein Ablaufende beendet einen einzelnen parallelen Kontrollfluss innerhalb einer Aktivität.
	Endknoten	Ein Endknoten beendet eine Aktivität. Er besitzt nur eingehende und keine ausgehenden Flüsse. Sobald ein Endknoten von einem Token erreicht wird, werden alle restlichen Token ebenfalls zerstört und die Aktivität für beendet erklärt.
	Strukturierter Aktivitätsknoten	Ein strukturierter Aktivitätsknoten kann zum einen die Elemente einer Aktivität gruppieren und damit strukturieren, zum anderen kann er als spezieller, ausführbarer Knoten innerhalb von Kontrollflüssen eingesetzt werden.
	Unterbrechbarer Bereich	Ein Unterbrechungsbereich umschließt eine oder mehrere Aktionen und ist durch eine Unterbrechungskante gekennzeichnet, die innerhalb des Unterbrechungsbereiches beginnt und deren Ziel außerhalb des Bereiches liegt. Wird der Berecih über die Unterbrechungskante verlassen, so werden sämtliche in dem Bereich ausgeführten Aktionen bzw. Abläufe abgebrochen, indem alle vorhandenen Token verworfen werden. Der Ablauf setzt sich am Zielknoten der Unterbrechungskante fort.

Kanten im Aktivitätsdiagramm bilden den Kontroll- und Datenfluss zwischen den Knoten des Diagramms ab:

Symbol	Element	Kurzbeschreibung
	Kontrollflusskante	Der Kontrollfluss innerhalb einer Aktivität wird durch Flüsse zwischen den Aktionen erreicht. Diese Flüsse können entweder direkt zur nächsten Aktion oder in einen Wartezustand führen, aber auch durch diverse Konnektoren verzweigt und wieder zusammen gefasst werden. Ein Kontrollfluss ist eine gerichtete Kante, der den Aktivitätsknoten am Ziel der Kante startet, sobald der Aktivitätsknoten an seiner Quelle beendet ist.
	Objektflusskante	Ein Objektfluss ist eine gerichtete Kante, die Daten zwischen Objektknoten transportiert.
	Ausnahmebehandlung	Eine spezielle Kante, mit der die Exception an denjenigen Aktivitätsknoten übergeben wird, in dem die Exception behandelt wird.
